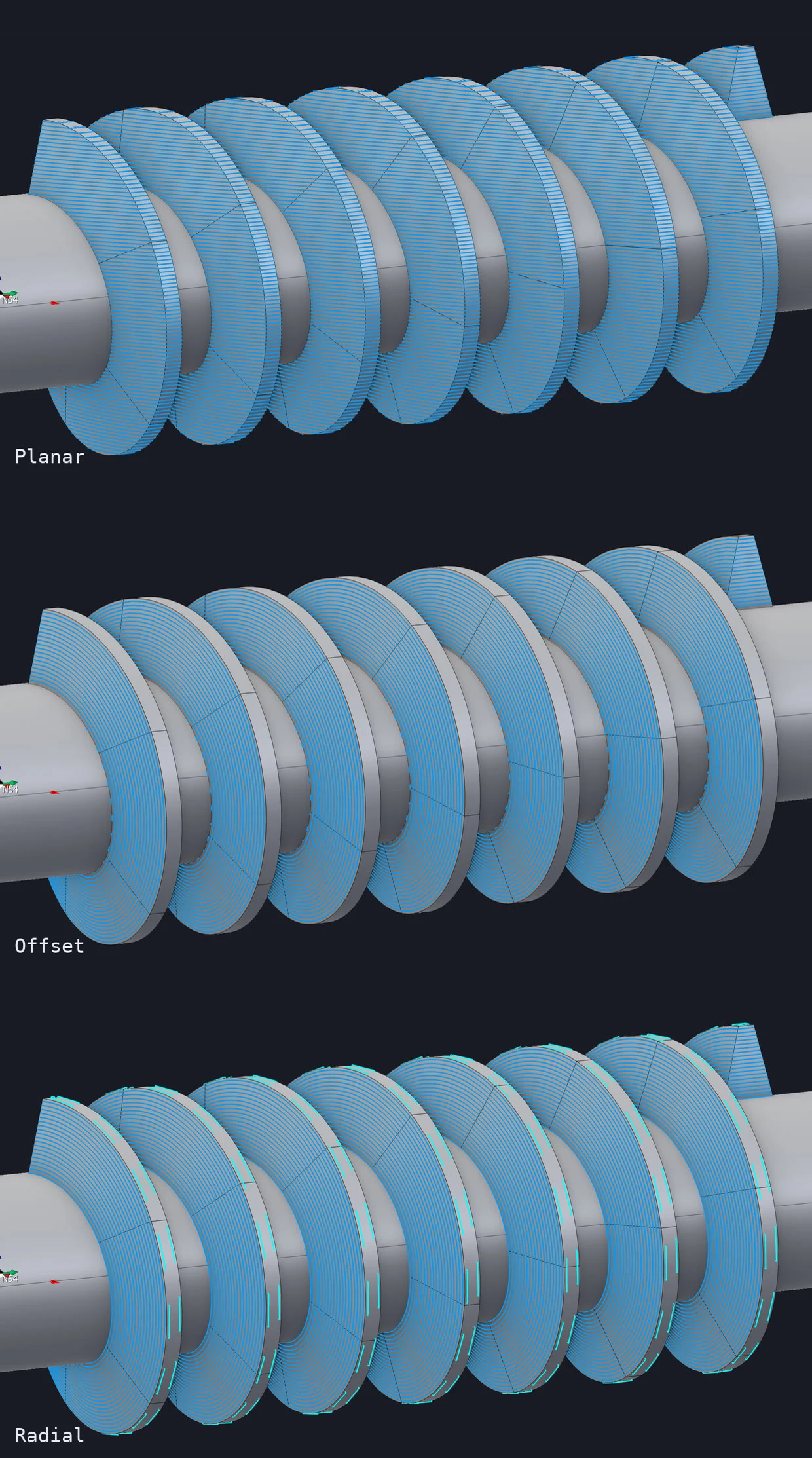

Planar, por desplazamiento o radial
La operación ofrece tres formas de dividir la geometría en capas. La selección cambia cómo se calcula la altura y cómo se relaciona el recorrido con el sustrato.
| Estrategia | Cómo genera las capas |
|---|---|
| Planar | Planos con una dirección de segmentación definida. |
| Offset · desplazamiento | Capas que siguen un sustrato no plano con separación constante. |
| Radial | Superficies cilíndricas con un paso radial constante alrededor de un eje. |

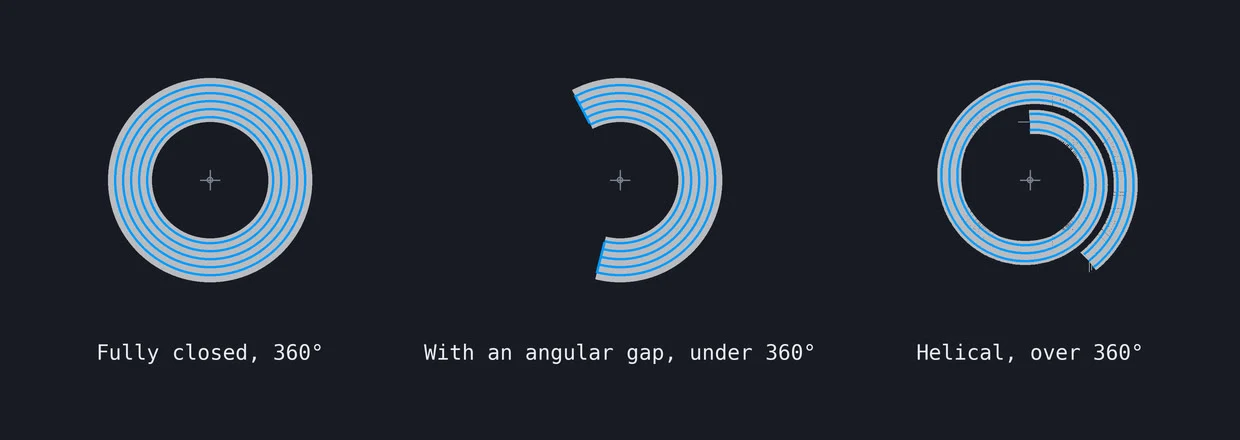

Capas cerradas, abiertas y helicoidales
La estrategia radial admite diferentes extensiones angulares de la pieza.
- 360°: anillos, mangas y envolventes cilíndricas.
- Menos de 360°: segmentos, álabes y otras piezas con una abertura angular.
- Más de 360°: sinfines y geometrías helicoidales.
Define el eje, los radios y la orientación
El eje de rotación puede coincidir con X, Y o Z, o utilizar una dirección personalizada. Los radios superior e inferior delimitan la zona; en modo automático se obtienen de la geometría.
La orientación de la herramienta se puede fijar, dirigir al eje, pasar por un punto o una curva, o seguir la normal a la superficie. Cambiarla no modifica la forma de la trayectoria.

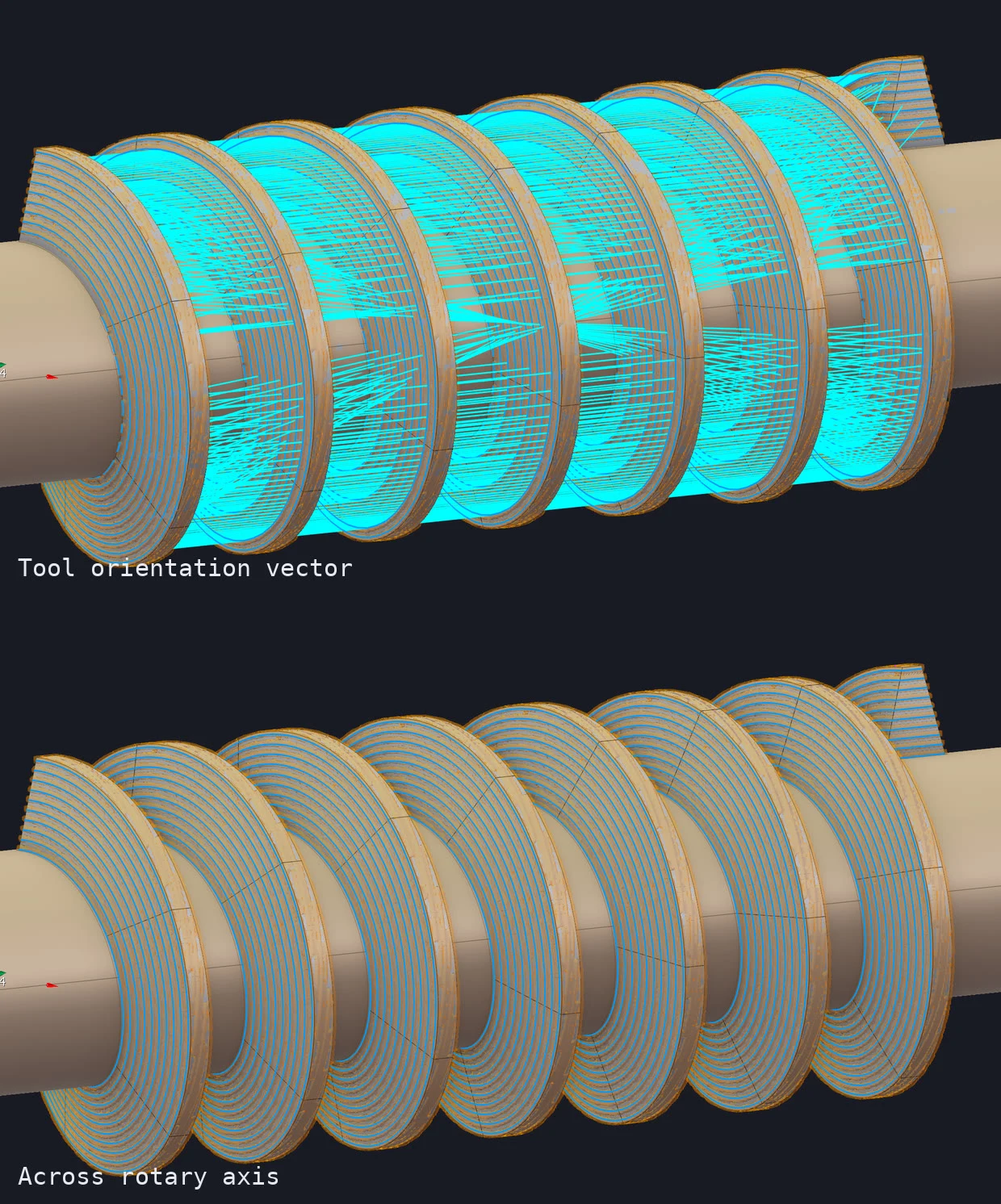

Relleno que sigue la capa no plana
Los patrones de líneas, cuadrícula y triángulos se intersectan con cada capa. En el modo radial, la dirección transversal al eje hace que las líneas envuelvan el cilindro.
Puedes alternar la dirección del relleno por un ángulo o por una secuencia cíclica de ángulos.
Controla la secuencia y el tiempo por capa
Ordena la impresión por capas o por elementos. Dividir por capas ayuda a coordinar el recorrido con elementos ya depositados y a distribuir el aporte de calor.

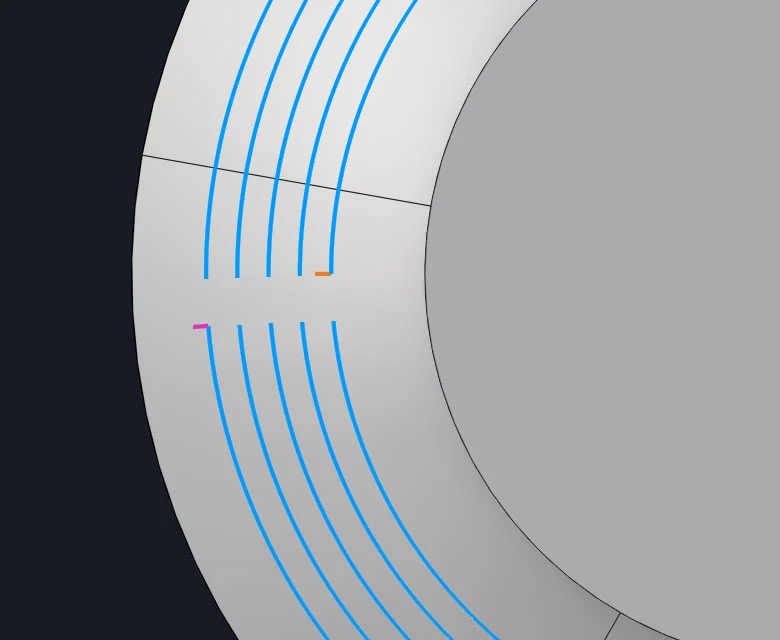

La separación entre inicio y fin evita superponer material en un contorno cerrado. El tiempo mínimo de capa introduce una espera si el recorrido termina demasiado rápido; el máximo puede ajustar el avance para cumplir el límite configurado.
| Parámetro | Criterio |
|---|---|
| Altura de capa | Se relaciona con la longitud de trabajo de la herramienta. |
| Ancho de línea | Se relaciona con el diámetro de herramienta definido. |
| Radio superior e inferior | Delimitan la distancia de la geometría al eje de rotación. |
| Dirección del relleno | Transversal al eje en la estrategia radial. |
| Alternancia y espejo | Organizan la orientación del relleno entre capas. |
Disponibilidad
Configuraciones, módulos y equipos
Configuraciones
- Rotary
- 5x Mill
- 5x Mill Advanced
Módulos
- Additive Non-planar 5D
Equipos compatibles
- Máquinas CNC multieje con eje rotatorio
- Robots industriales
Additive Non-planar 5D incluye Cladding 5D y segmentación no plana. Additive Planar 3D es un complemento separado.
Revisa con nuestro equipo la versión y los módulos adecuados para tu aplicación.
Consultar mi configuraciónContinúa con tu aplicación.
Consulta también la página oficial en inglés de Segmentación radial ↗. Información revisada el 13 de octubre de 2026.
