Acabado con el costado de la fresa
En una superficie reglada, el flanco puede cubrir la altura de la pared en una pasada cuando la geometría y la herramienta lo permiten. Es una alternativa al acabado por múltiples pasadas puntuales en paredes, bridas y superficies cónicas.
La operación también admite pasadas de desbaste radial. Las superficies de doble curvatura requieren evaluar otras estrategias, como acabado 5D o mecanizado de álabes.
Elige cómo orientar la herramienta
La estrategia Auto calcula la inclinación para evitar sobrecortes y sincroniza las curvas sin exigir líneas manuales en los casos habituales. Los vectores personalizados y el ángulo adicional permiten intervenir cuando la aplicación lo necesita.
| Estrategia | Criterio |
|---|---|
| Auto | Calcula una orientación que evita sobrecortes. |
| Distancia más corta | Sigue la conexión más corta entre las curvas inferior y superior. |
| Normal a curva guía | Mantiene el eje perpendicular a la curva utilizada como guía. |
Controla la entrada en contornos cerrados

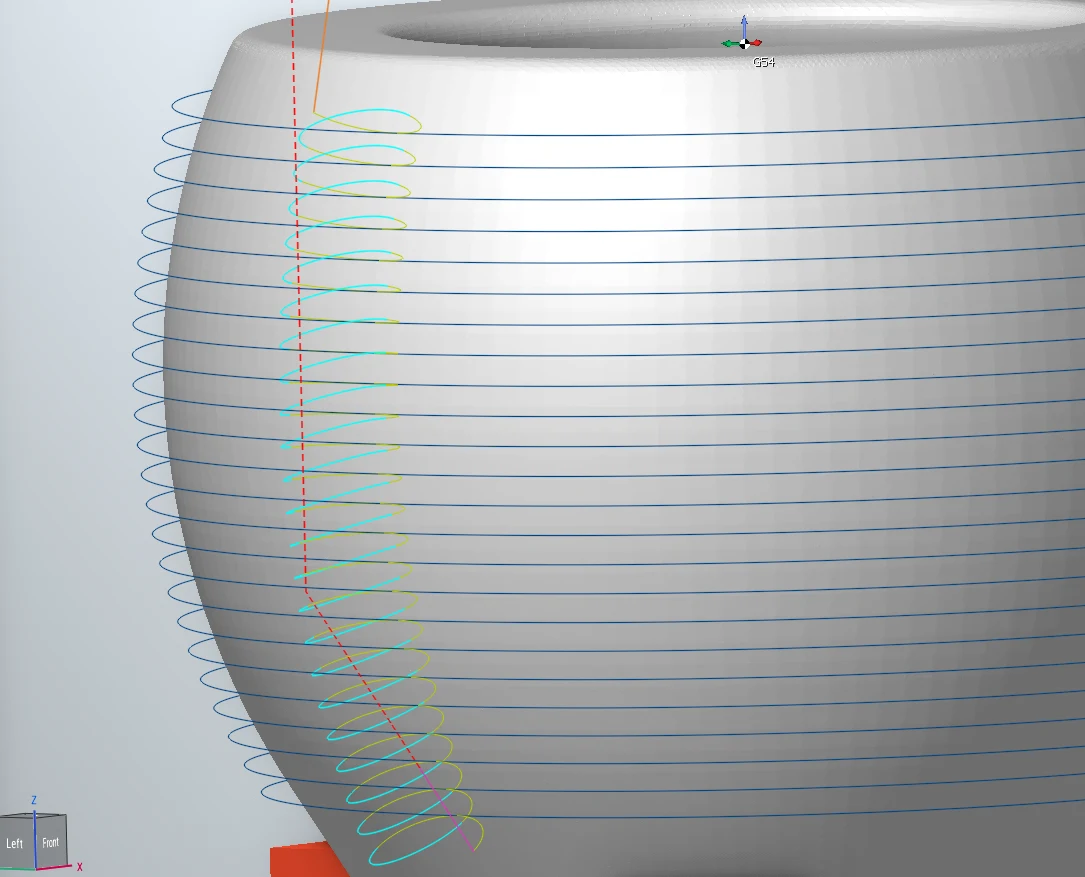

Los valores negativos de prolongación tangencial inicial y final permiten abrir una trayectoria cerrada. Los valores positivos extienden el recorrido más allá del borde. Así puedes ajustar dónde comienza y termina el contacto con la pared.
Divide la altura y organiza las pasadas

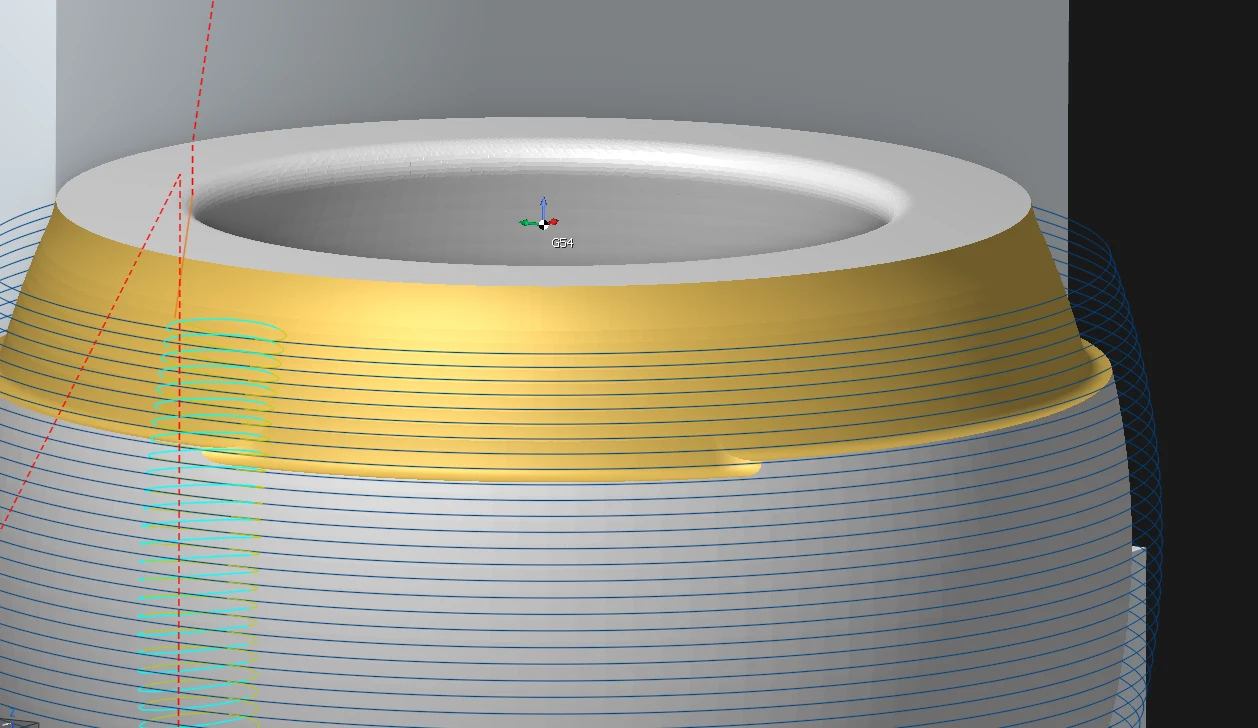

Para una pared alta o con más material, define niveles axiales por paso, cantidad o profundidad. Puedes añadir desbaste radial y ordenar el recorrido por niveles o por cadenas.
El control de penetración desplaza la herramienta sobre su eje cuando detecta zonas de socavado. Revisa el sentido de fresado y el orden ascendente o descendente junto con el material.
Desde un borde o entre dos curvas

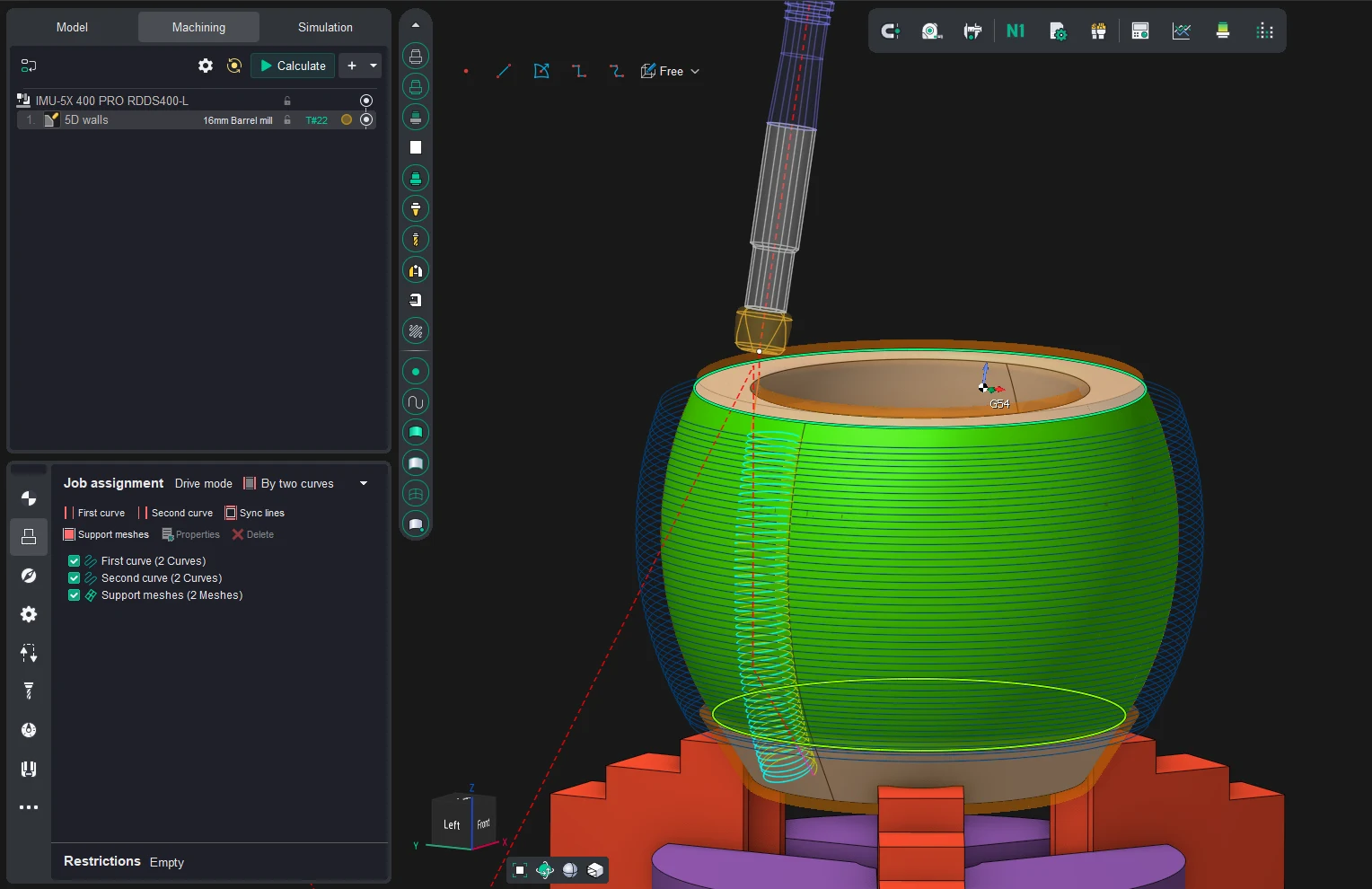

Para una pared de altura constante, un borde inferior y una altura pueden definir el trabajo. Si los límites no son paralelos o la pared está interrumpida, selecciona las curvas inferior y superior.
Las mallas de apoyo y los vectores interactivos amplían el control sobre geometrías que requieren una definición más específica.
Disponibilidad
Configuraciones, módulos y equipos
Configuraciones
- ENCY de 5 ejes
Módulos
- Fresado
- Multieje
Equipos compatibles
- Centros de mecanizado CNC de 5 ejes
- Robots industriales de 6 ejes con husillo de fresado
Confirma la configuración y el módulo necesarios para la máquina o celda que vas a programar.
Revisa con nuestro equipo la versión y los módulos adecuados para tu aplicación.
Consultar mi configuraciónContinúa con tu aplicación.
Consulta también la página oficial en inglés de Mecanizado SWARF ↗. Información revisada el 13 de octubre de 2026.
