Comprueba la herramienta completa

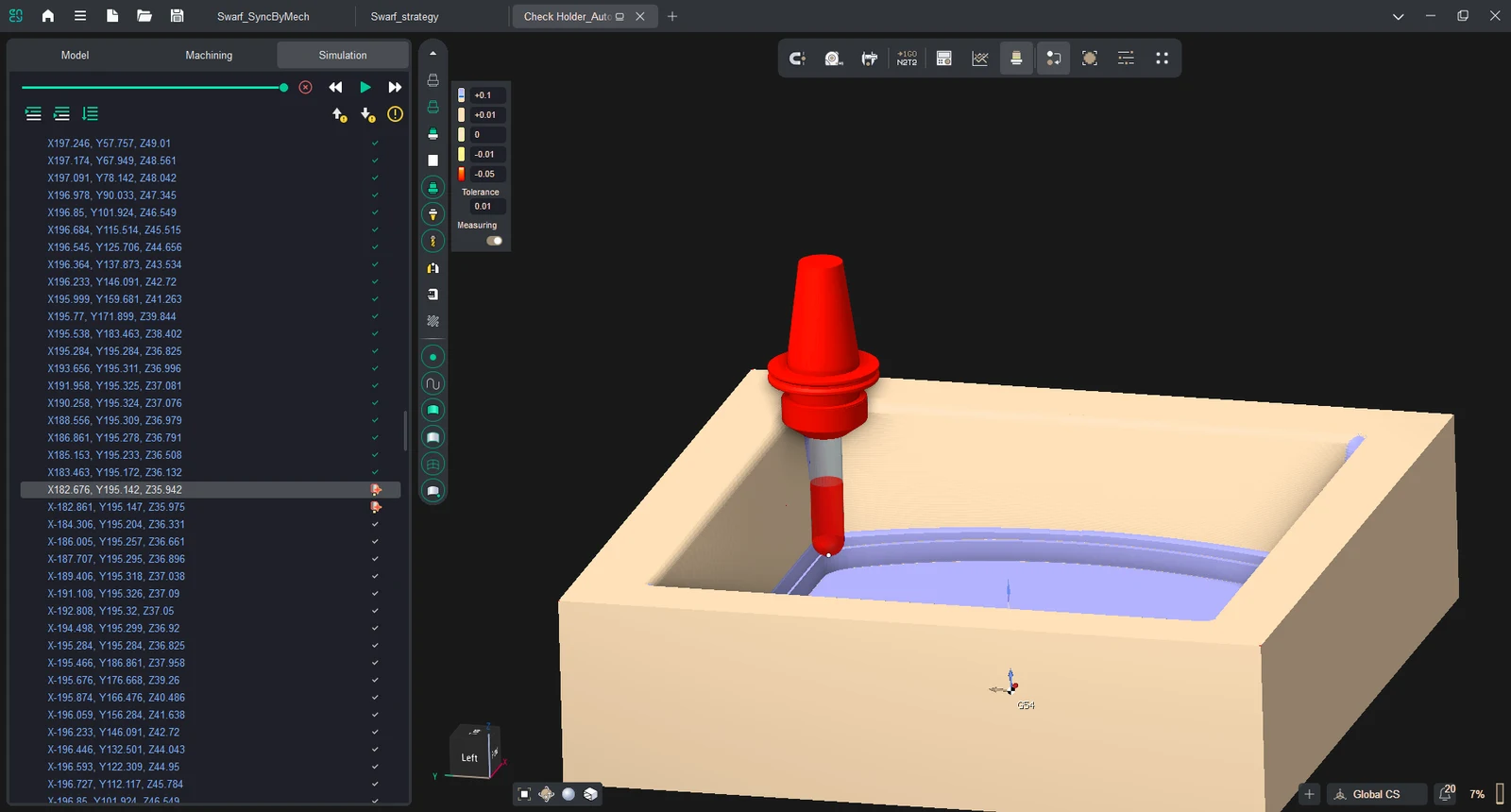

La comprobación utiliza la geometría del conjunto: fresa, portaherramientas y adaptadores. La simulación identifica los bloques NC donde aparece la interferencia.
También se puede revisar la separación del husillo usando el modelo 3D de la máquina o zonas de seguridad definidas mediante conos y cilindros.
Inclinación automática en los tramos necesarios

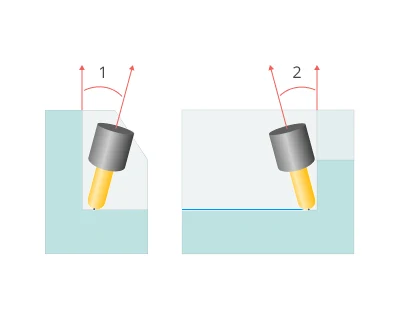

La estrategia Auto combina la desviación angular sobre dos ejes para separar el portaherramientas de la pieza. Mantiene la punta sobre el recorrido previsto y cambia la orientación en los tramos que lo requieren.
Con una cinemática adecuada, este acceso puede permitir herramientas con menor voladizo. El resultado debe comprobarse con los límites y la geometría de la máquina.
Siete estrategias para resolver una interferencia
La alternativa adecuada depende de la cinemática disponible y de cuánto puedes modificar el recorrido.
| Estrategia | Acción |
|---|---|
| Auto | Combina inclinación sobre dos ejes. |

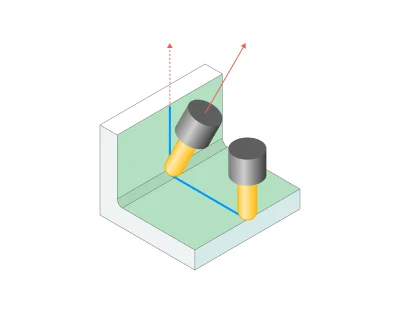

| Inclinación frontal | Desvía el eje en el plano de la pasada. |

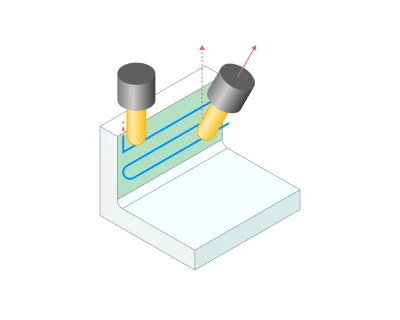

| Inclinación lateral | Desvía el eje en el plano perpendicular al recorrido. |

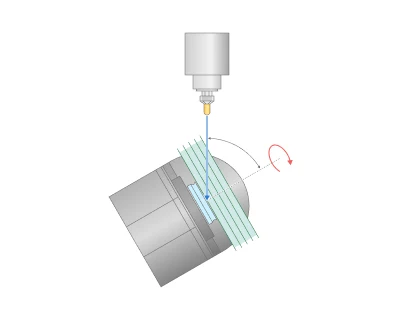

| Hacia el eje rotatorio | Inclina en el plano que pasa por el eje de rotación. |

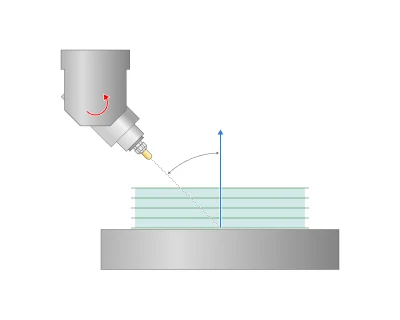

| Alrededor del eje rotatorio | Inclina perpendicularmente al eje de rotación. |
| Desplazamiento sobre la herramienta | Desplaza la trayectoria sobre el eje de herramienta dentro del límite definido. |

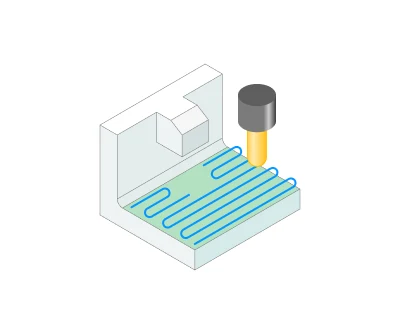

| Recorte de trayectoria | Excluye los segmentos donde se detecta interferencia. |
Ajusta separación, ángulo y suavizado
Activa Check Holder y define la estrategia. La longitud de trabajo delimita la zona útil de corte para evitar utilizar el vástago como parte cortante.
Configura las separaciones radial, axial y angular, el ángulo máximo y la inclinación adicional. La inercia y la distancia de mezcla de normales suavizan las variaciones entre puntos; la dirección fija de avance ofrece otro control sobre la aproximación.
Revisa también los enlaces

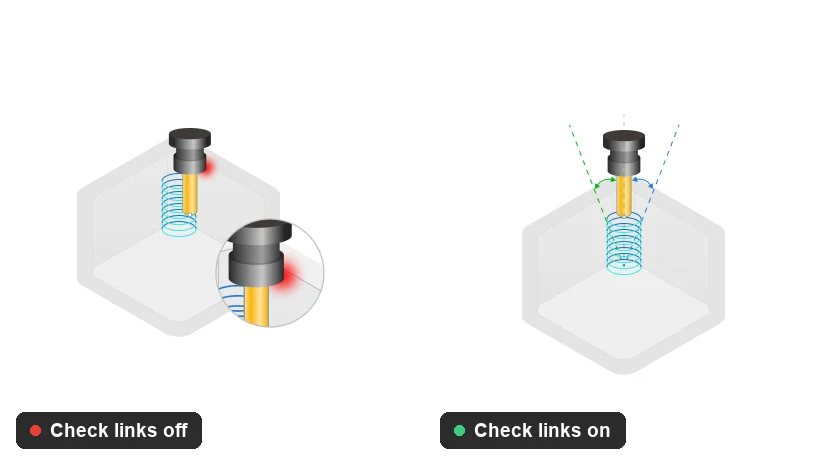

Check links aplica desviaciones controladas durante las transiciones entre pasadas. La verificación debe cubrir tanto los movimientos de trabajo como los desplazamientos que conectan las operaciones.
La comprobación del portaherramientas existe desde versiones anteriores. ENCY 3 incorpora la estrategia Auto de dos ejes y la protección de enlaces junto con una descripción más precisa de los conjuntos de herramienta.
Disponibilidad
Configuraciones, módulos y equipos
Configuraciones
- ENCY de 5 ejes
- ENCY Robot
Módulos
- Fresado
- Multieje
Equipos compatibles
- Centros de mecanizado CNC de 5 ejes
- Máquinas de 3 y 4 ejes para recorte o desplazamiento
- Robots industriales con husillo de fresado
Las estrategias de inclinación necesitan una cinemática compatible. El recorte elimina tramos; revisa el material pendiente y el proceso posterior.
Revisa con nuestro equipo la versión y los módulos adecuados para tu aplicación.
