Una herramienta con todos sus componentes
La herramienta de corte se monta en adaptadores que se conectan al almacén, la torreta o el husillo de la máquina. Las bibliotecas deben contener tanto la herramienta como los componentes necesarios para montarla.
La geometría del conjunto completo sirve para representar la simulación y comprobar interferencias con una configuración más cercana al equipo real.
Activa el modo de herramientas avanzadas
ENCY mantiene el modo clásico y el modo avanzado de conjuntos. En esquemas de máquina antiguos, el comando Adapt machine for advanced tools prepara la biblioteca de máquina y el archivo de configuración *.mKIT.

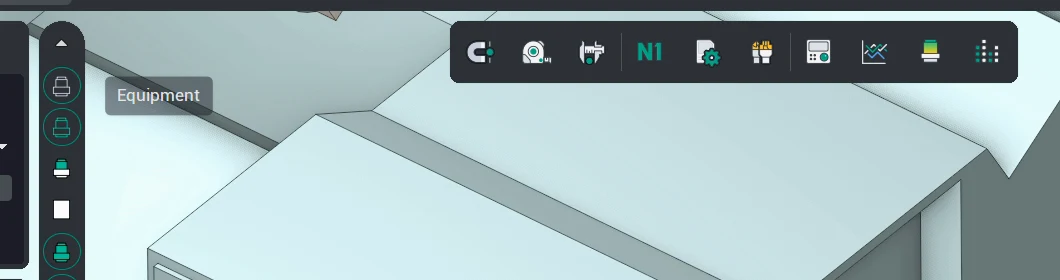

El modo avanzado muestra el botón Equipment en la página tecnológica. Activate classic tools permite volver al modo clásico.
Vástagos y alojamientos compatibles

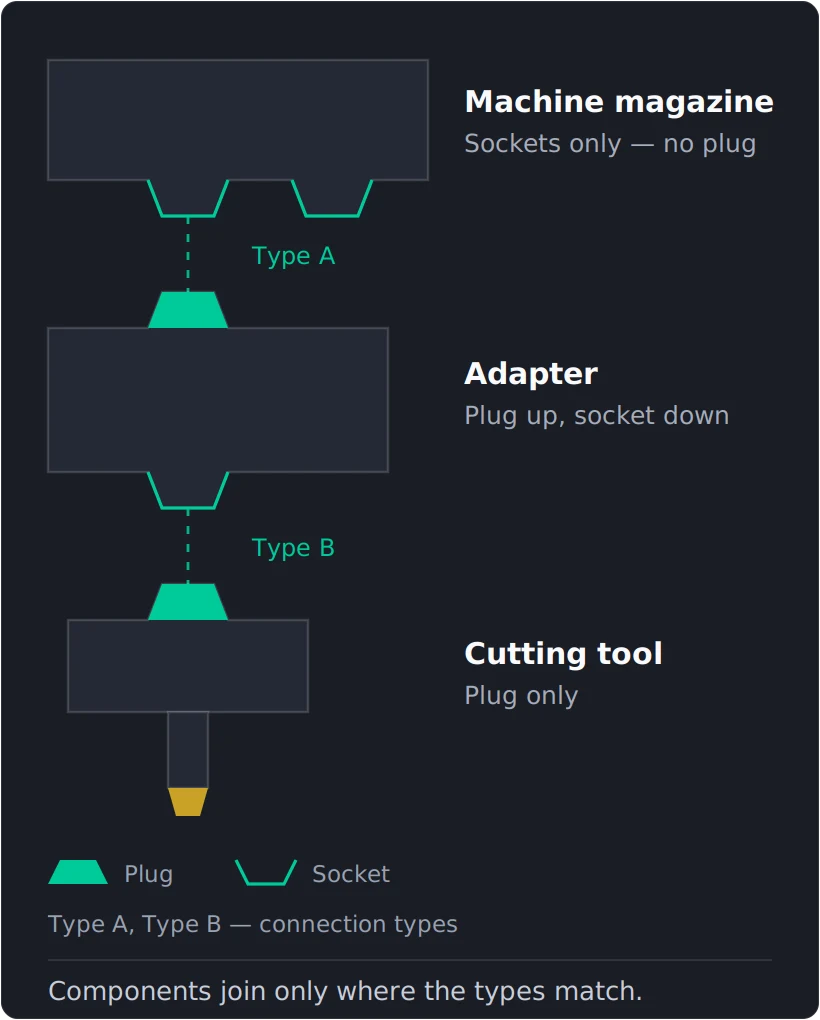

El Plug representa la conexión de entrada del componente; los Sockets representan los alojamientos disponibles. Un adaptador tiene entrada y alojamiento, mientras que el almacén de máquina dispone de alojamientos sin entrada.
Los componentes se conectan cuando coinciden sus tipos. Las conexiones de biblioteca incluyen dimensiones estándar; puedes ajustar tipo, altura, diámetro, eje y origen.
| Componente | Conexiones |
|---|---|
| Almacén o torreta | Alojamientos para recibir los conjuntos. |
| Adaptador | Entrada hacia la máquina y alojamiento para otro componente. |
| Herramienta de corte | Entrada para montarse en el adaptador. |
Organiza las bibliotecas de componentes

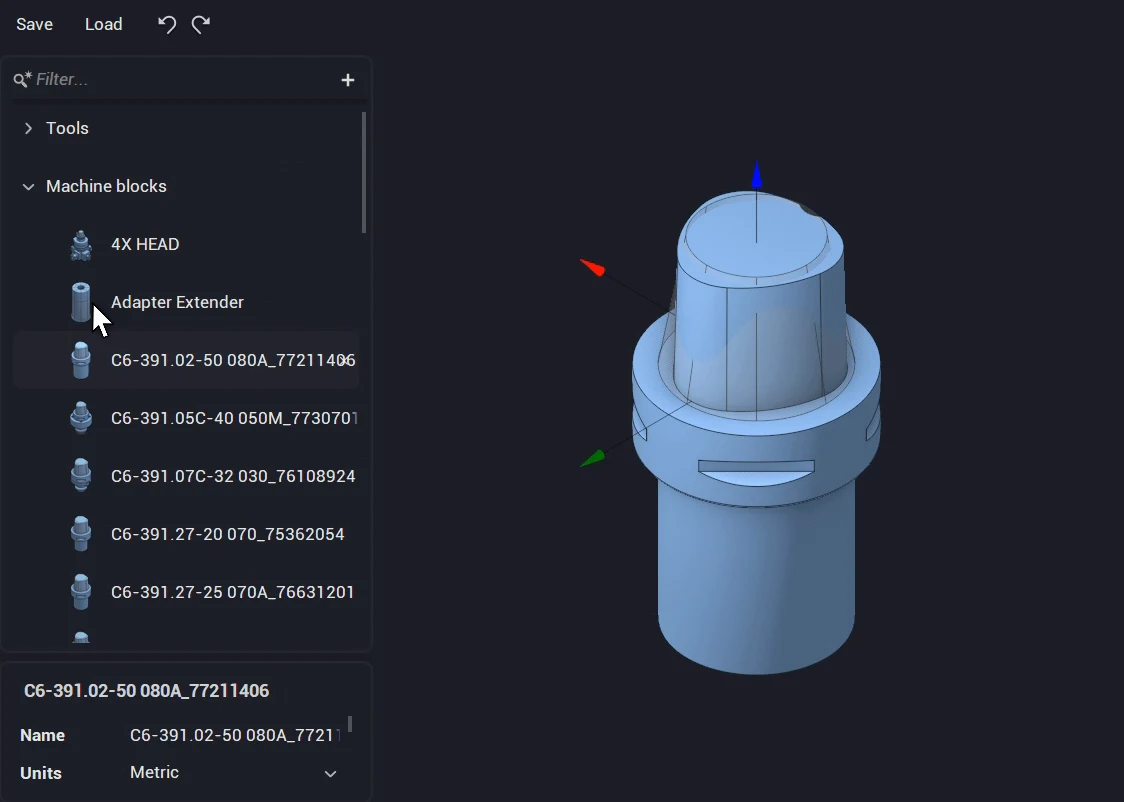

El editor reúne herramientas, adaptadores, almacenes y conexiones. Las bibliotecas se clasifican en todas, máquina, ejemplos y sistema; la biblioteca de máquina se activa con su esquema.
Busca por nombre y filtra por tipo o conjunto. Los componentes pueden ser objetos parametrizados o modelos 3D importados, con sus conexiones y campos definidos para permitir la selección.
Crea el conjunto de forma automática o manual
Con las bibliotecas preparadas, ENCY intenta construir un conjunto compatible con la operación. El panel muestra la herramienta, el adaptador, la posición de almacén y el corrector.

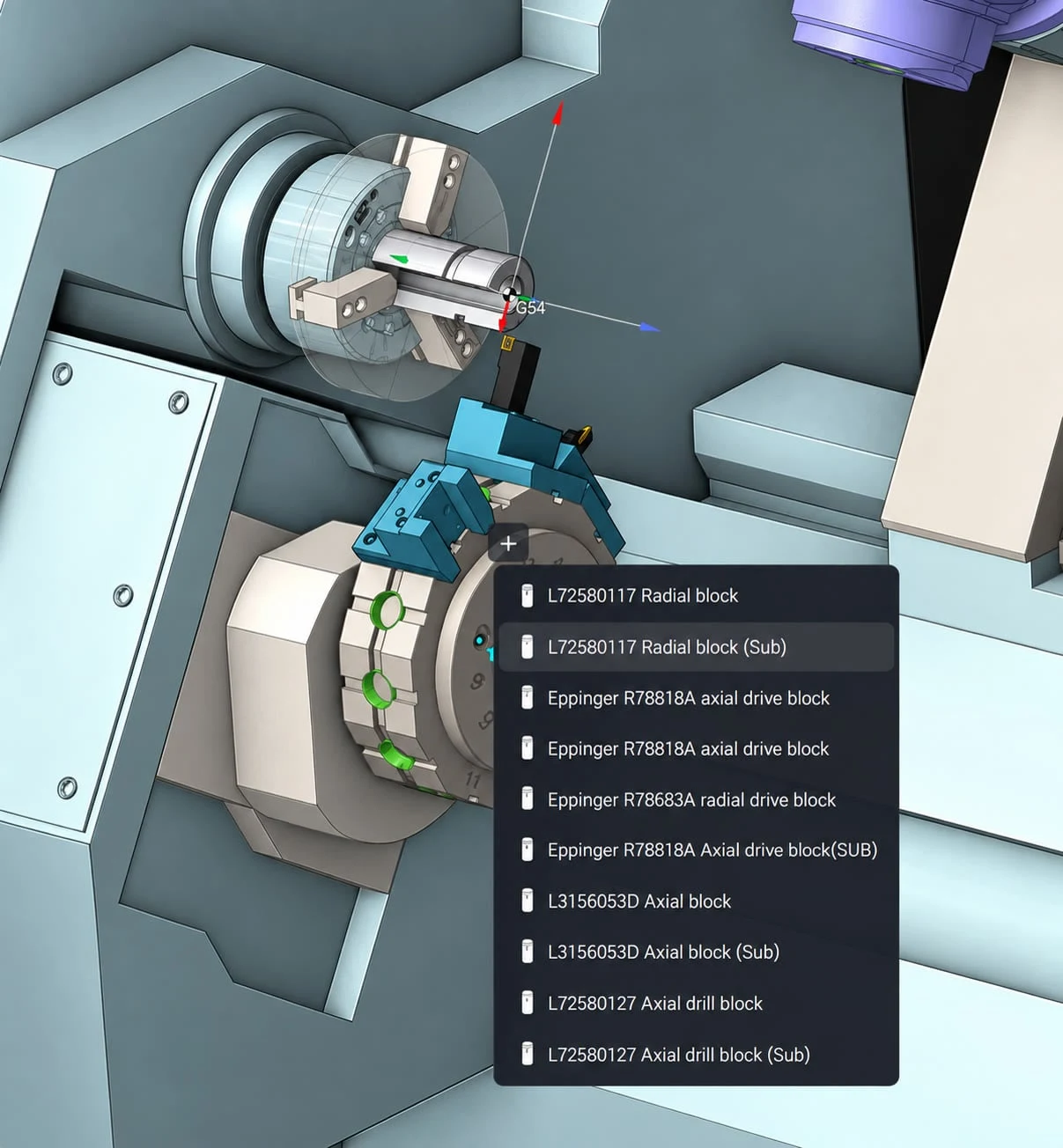

Add new propone combinaciones por nombre, diámetro, longitud de trabajo y biblioteca. También puedes montar el conjunto en la escena: un alojamiento libre ofrece los componentes con el mismo tipo de conexión.
Guarda una configuración coherente con la máquina
La adaptación genera un archivo *.mKIT junto al esquema. Los cambios de almacén deben completarse antes de cerrar por primera vez el editor de bibliotecas; si se realizan después, recarga el proyecto.
Comprueba el montaje, la posición y la geometría antes de utilizar el conjunto en la simulación.
| Elemento | Función |
|---|---|
| Modo clásico o avanzado | Selecciona el sistema de gestión de herramientas. |
| Biblioteca de máquina | Componentes asociados al esquema del equipo. |
| Archivo *.mKIT | Configuración de los conjuntos vinculados a esa máquina. |
| Tipo de conexión | Define qué componentes pueden montarse juntos. |
| Posición y corrector | Relacionan el conjunto con la operación y la máquina. |
Disponibilidad
Configuraciones, módulos y equipos
Configuraciones
- Todas las configuraciones
Módulos
- Fresado
- Torneado
- Multieje
Equipos compatibles
- Fresadoras y centros de mecanizado
- Tornos y torno-fresadores
- Torretas y husillos con conexiones definidas
Los esquemas antiguos requieren adaptación para utilizar el modo avanzado de conjuntos.
Revisa con nuestro equipo la versión y los módulos adecuados para tu aplicación.
Consultar mi configuraciónContinúa con tu aplicación.
Consulta también la página oficial en inglés de Conjuntos de herramientas ↗. Información revisada el 13 de octubre de 2026.
