Define el álabe y sus superficies de apoyo

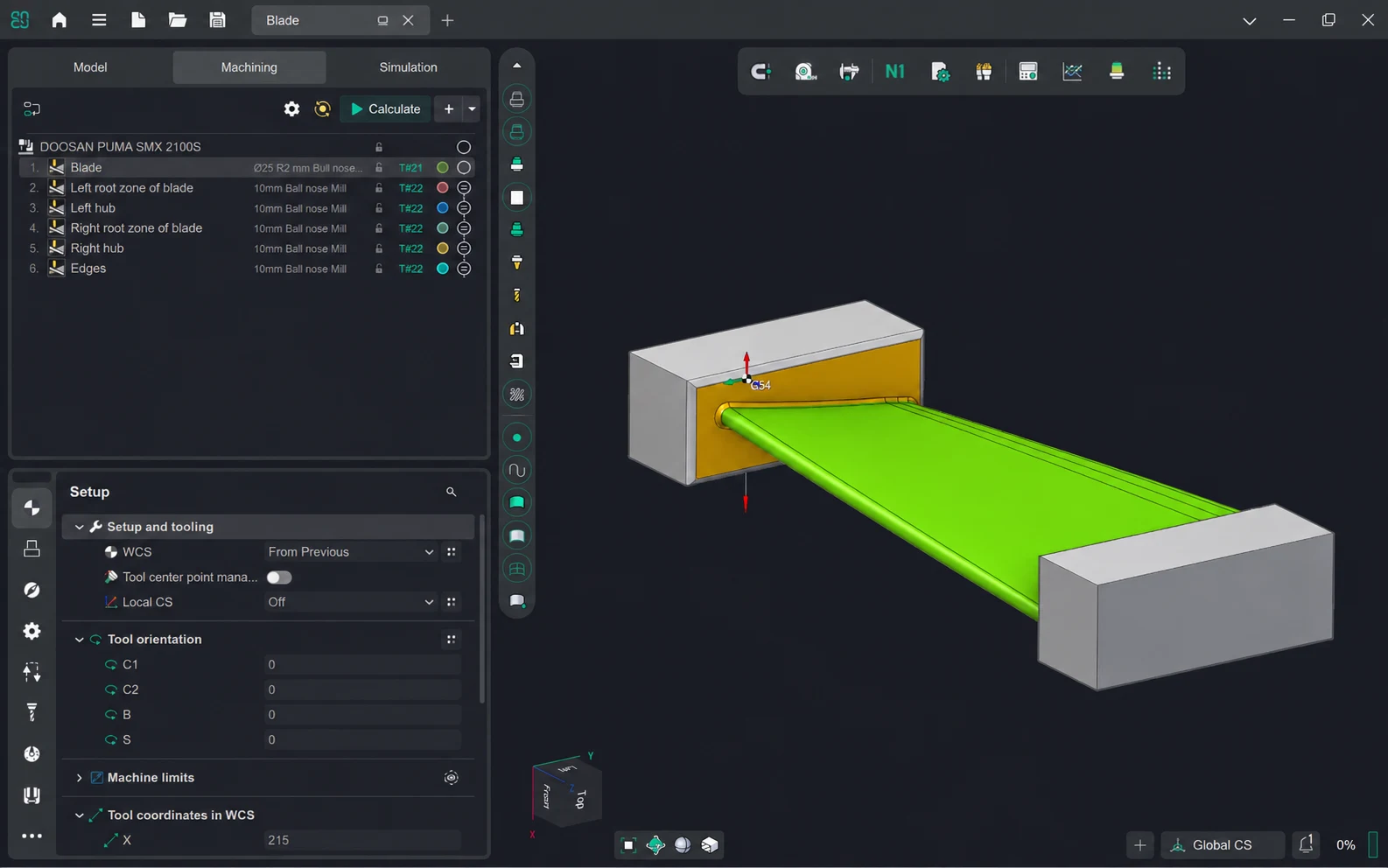

La operación utiliza grupos de superficies del álabe y del cubo. Genera pasadas alrededor de un eje de rotación definido por el usuario y las proyecta sobre la pieza.
Los márgenes inicial y final delimitan el tramo de trabajo. La zona elegida determina qué geometría y parámetros necesita la operación.

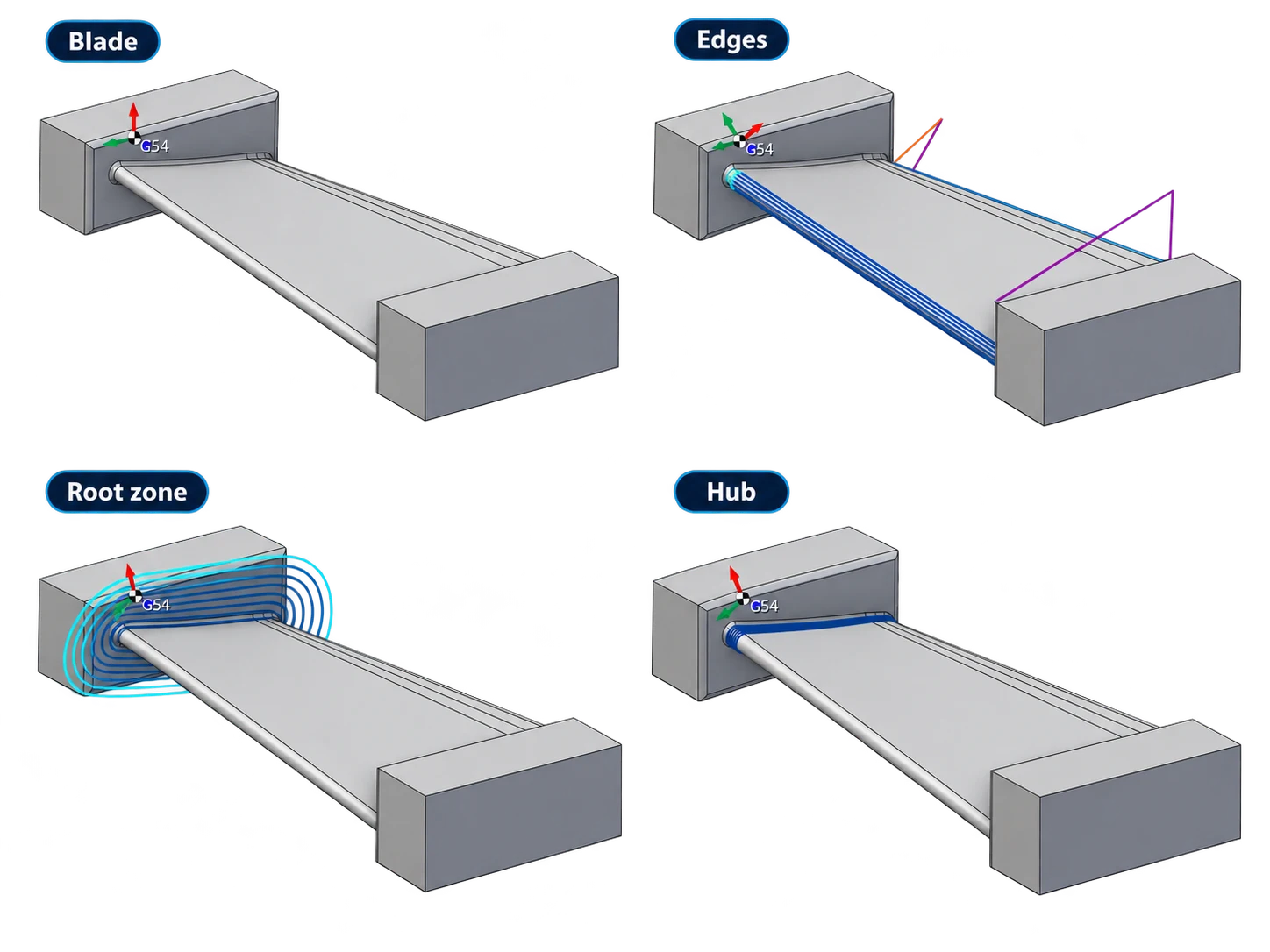

Cuatro zonas con control específico
Puedes preparar operaciones distintas para el perfil principal y las regiones que requieren una herramienta más pequeña.
| Zona | Aplicación |
|---|---|
| Álabe | Acabado del perfil aerodinámico. |
| Bordes | Pasadas sobre los bordes de ataque y de salida, detectados por la curvatura. |
| Raíz | Repaso de la región cercana al cubo, limitado por altura. |
| Cubo | Pasadas equidistantes sobre superficies y radios de unión. |
Espiral, circular o lineal

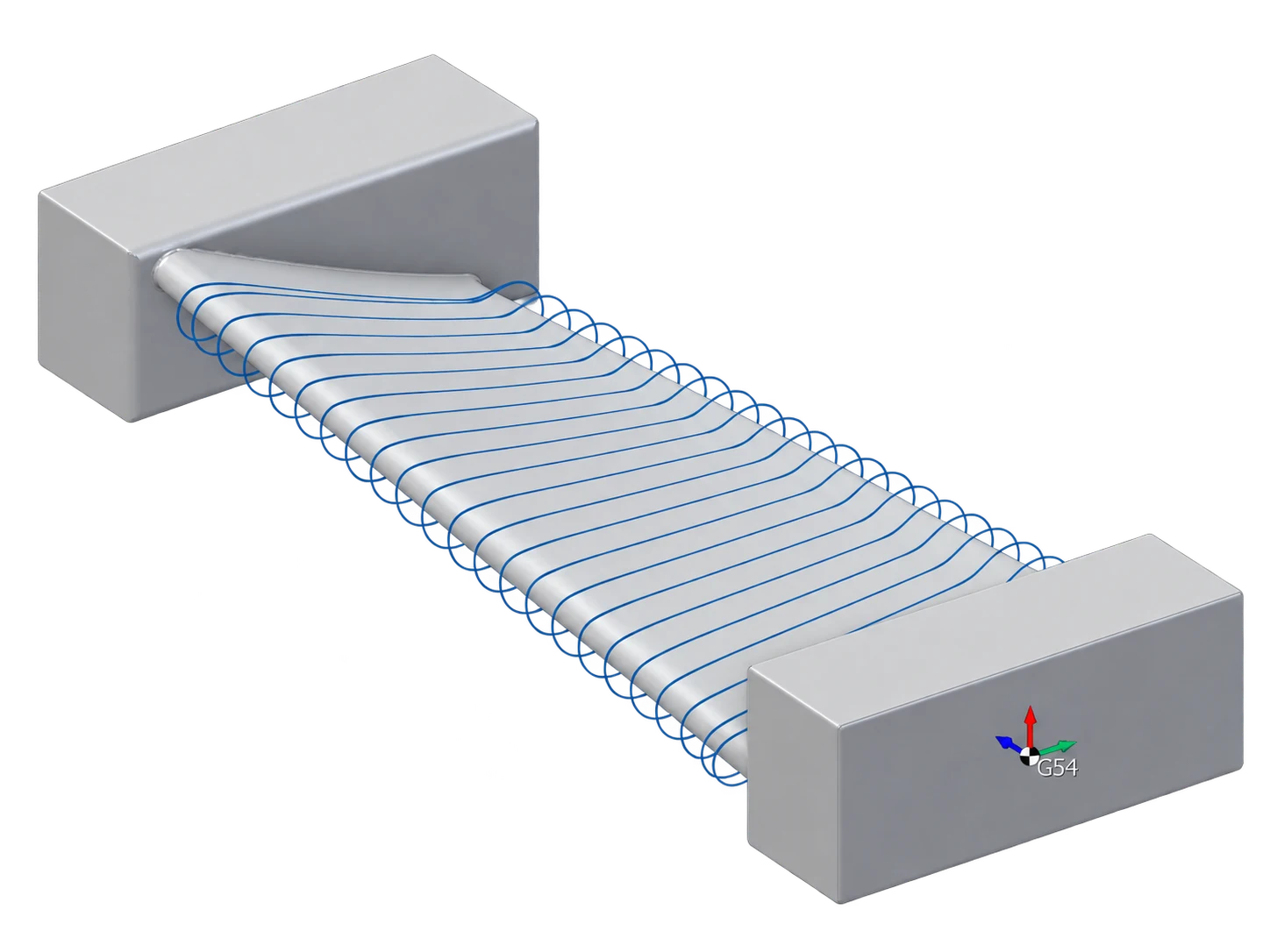

La espiral ofrece un recorrido helicoidal continuo. Los patrones circular y lineal seccionan la superficie respecto del eje de rotación.
En la zona del álabe, los patrones circular y lineal permiten trabajar los lados de presión y succión juntos o por separado. Los márgenes ayudan a controlar la proximidad a los bordes.
Distribuye el contacto de la herramienta
En los bordes, el punto de contacto puede permanecer fijo, desplazarse entre líneas de inicio y fin o seguir una variación sinusoidal. Esta última opción distribuye el contacto sobre el radio de la herramienta durante la pasada.
Ajusta el acabado de zonas flexibles

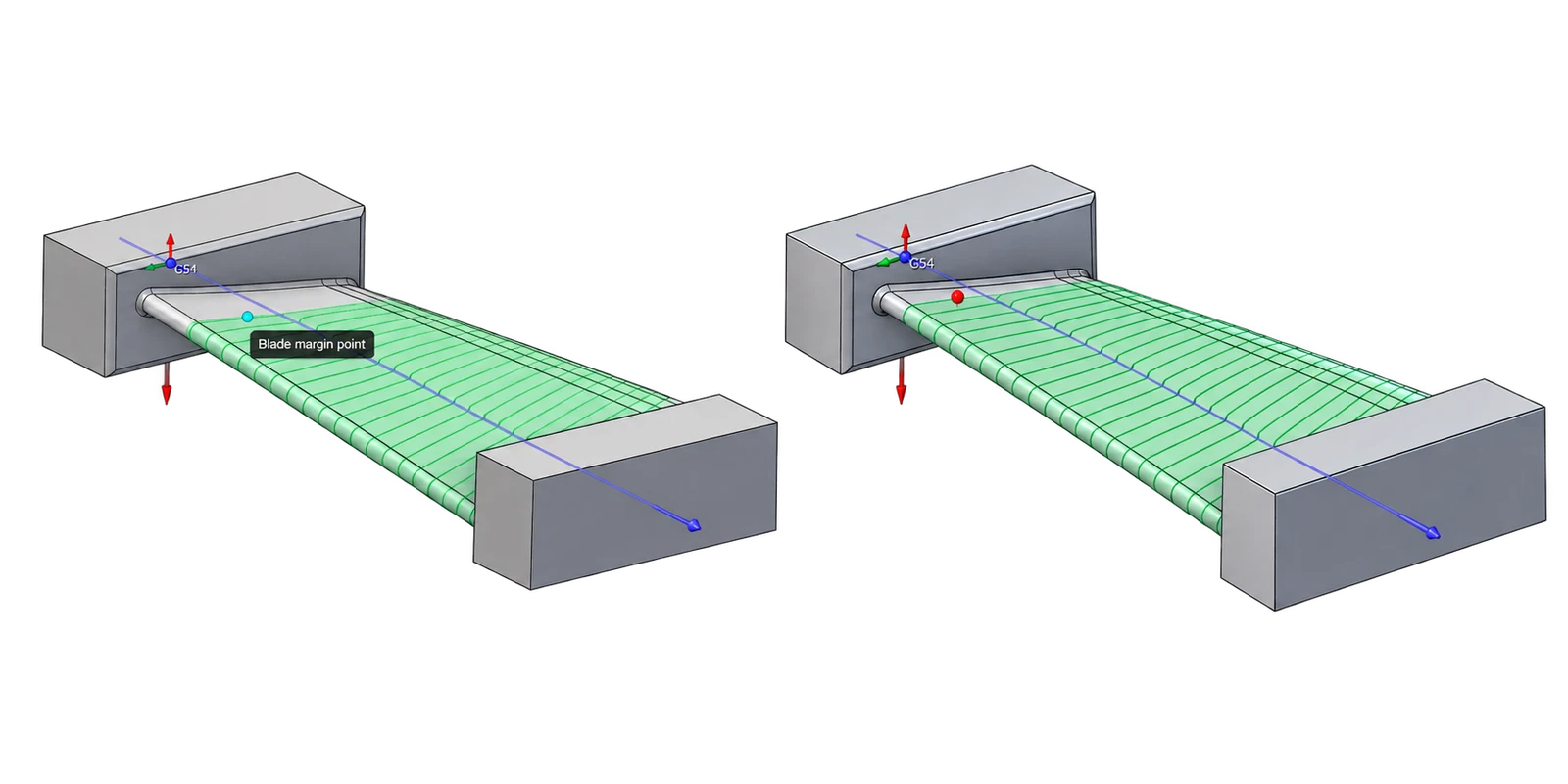

La compensación de flexión deja una sobremedida creciente en las regiones más flexibles para retirarla con una pasada ligera final. Puedes definir un perfil lineal, parabólico o sinusoidal.
El suavizado de normales reduce cambios bruscos de orientación cerca de los bordes. El ángulo mínimo de avance automático ajusta la inclinación cuando la base de la fresa comienza a rozar.
Del concepto a la práctica
Ve Mecanizado de álabes en acción.
Disponibilidad
Configuraciones, módulos y equipos
Configuraciones
- 5x Mill Advanced
- Robot Mill Advanced
- 5x Mill con complemento
- Robot Mill con complemento
Módulos
- Fresado
- Multieje
Equipos compatibles
- Centros de mecanizado CNC de 5 ejes
- Robots industriales con husillo de fresado
La operación está destinada a álabes individuales. El mecanizado de bandas periféricas está anunciado como una dirección de desarrollo.
Revisa con nuestro equipo la versión y los módulos adecuados para tu aplicación.
